擁有自動調心 / 調水平功能的高性能自動型，其精度達到世界高水平。
? 采用帶有高剛性空氣軸承的轉臺，旋轉精度( 0.02+3.5H/10000 ) μm 。
? 高速自動調心 / 調水平功能有助于大大減少設置所需的時間。
? 分析程序 ( ROUNDPAK ) 采用 Windows 操作系統，提供用戶友好界面，而且通過使用鼠標和圖標選擇可輕松進行操作。
? 這是一個全自動型號，自零件程序調用、調心 / 調水平、測量、計算至打印的各個環節均能自動處理。
? 無需改變檢出器的位置，就能連續測量?jī)?nèi) / 外徑。 ( 內徑高達 ?50mm )
? 轉臺的自動定位功能，可在轉臺轉動及滑動部 / 柱移動的同時自動進行測量。
? X 軸追蹤測量功能擴大了測量范圍。當圓度 / 圓柱度位移或滑動部 / 立柱移動獲得的錐度太大時，使用此功能。( 追蹤測量范圍 : 5mm )
? 增強了結合工作臺旋轉和直線運動的螺旋式測量功能。可在一個測量周期內進行多個剖面測量，并可加載圓柱度或平面度數據作為一個連續的數據集。
? 圖形分析如功率譜圖可用。
? 檢出器支架內包含一個滑動機構。能夠通過單觸測量深孔厚壁工件，標準檢出器很難實現。為了便于測量，接觸點的位置要高于工件，然后再把檢出器支架調低。另外，使用連續內徑 / 外徑測量功能，可輕松測量?jī)?nèi) / 外徑。
規格：

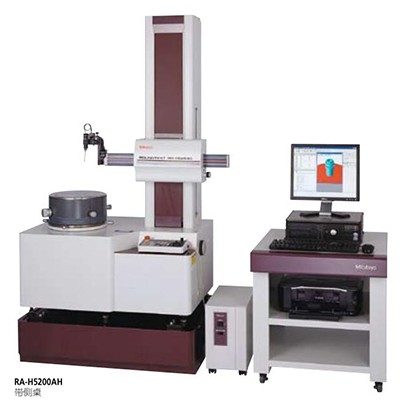

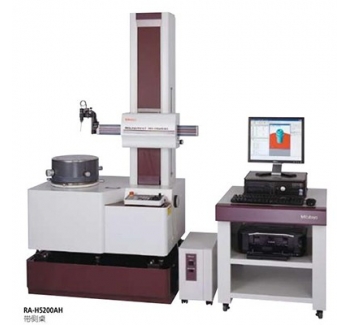

型號 | RA-H5200AS | RA-H5200AH | ||||
旋轉工作臺 | 旋轉精度 ( JIS B 7451-1997 ) | 徑向 | ( 0.02+3.5H/10000 ) μm H: 為測量高度 ( mm） | |||
軸向 | ( 0.02+3.5X/10000 ) μm X: 到旋轉工作臺軸的距離 ( mm | |||||
工作臺有效直徑 | ?300mm | |||||
調心范圍 | ±5mm | |||||
調水平范圍 | ±1o | |||||
MAX測量直徑 | ?400mm | |||||
MAX工件直徑 | ?680mm | |||||
臺面MAX承重 | 80kg ( 自動定心 : 65kg） | |||||
垂直軸移動 | 移動直線度 ( λ c2.5） | 窄范圍 | 0.05μm/100mm | |||
寬范圍 | 0.14μm/350mm | 0.2μm/550mm | ||||
與轉臺軸平行度 ( 母線要素基準 ) | 0.2μm/350mm | 0.32μm/550mm | ||||
水平移動 ( 從工作臺上部 ) | 350mm | 550mm | ||||
定位速度 | MAX: 60mm/s ( 測量時 : 0.5,1.0, 2.0, 5.0 mm/s ） | |||||
MAX檢測高度 | 350mm | 550mm | ||||
MAX檢測深度 ( 使用標準測桿時 | ? 32 × 85mm ( 深度 ) , ?7 × 50mm ( 深度 ） | |||||
X 軸 | 直線度 ( λc2.5) | 0.4μm/200mm | ||||
與轉臺軸垂直度 ( 母線要素基準 | 0.5μm/200mm | |||||
移動范圍 | 225mm ( –25mm ~ +200mm 從旋轉中心 ） | |||||
定位速度 | MAX : 50mm/s ( 測量時 : 0.5, 1.0, 2.0, 5.0 mm/s） | |||||
檢出器 | 測力 | 約 10 - 50mN, 1 - 5 級 | ||||
標準測桿 , 材質 | ?1.6mm 硬質合金 | |||||
范圍 | 標準 | ±400μm/±40μm/±4μm | ||||
跟蹤 | ±5mm | |||||
其他 | 帶 IN/OUT 切換功能、測力切換功能 ( 5 級切換 ) 、測頭角度指示(±45o) , Z 軸方向沖擊探測功能、帶滑動式檢出器 ( 3 姿勢規格） | |||||
其他 | 氣壓 | 0.39MPa | ||||
空氣消耗量 ( 標準狀態） | 45L/min 標準狀態 (120L/min 以上氣源 ） | |||||
重量 | 測量主體 | 650kg | 670kg | |||
防震臺架 | 170kg | |||||
