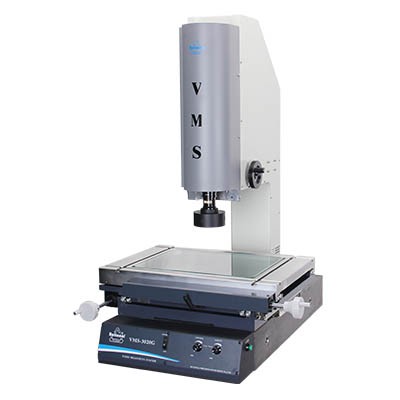

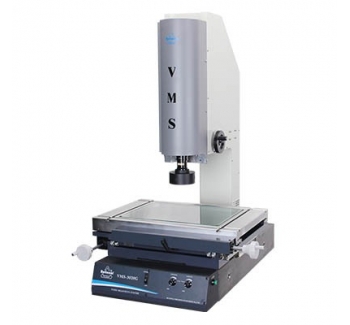

用途：該儀器適用于以二維坐標測量為目的的應用領域，在機械、電子、儀表、塑料等行業被廣泛應用。
特點：
自主開發QMS3D-M軟件，高清晰彩色攝像機
軟件輔助調光，便于使用者知道光是否過度飽和
可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量
可實現高度輔助測量
采用T型槽工作臺，方便各種夾治具的安裝不受限制(VMS-1510G除外)
光柵尺分辨力為0.5um
腳踏開關與軟件配合，操作更簡便
技術規格參數：
型號 | VMS-1510G | VMS-2010G | VMS-2515G | VMS-3020G | VMS-4030G | |
工作臺 | 金屬臺尺寸 | 354*228 | 404*228 | 450*280 | 500*330 | 606*466 |
玻璃臺尺寸 | 210*160 | 260*160 | 306*196 | 350*250 | 450*350 | |
運動行程 | 150*100 | 200*100 | 250*150 | 300*200 | 400*300 | |
X、Y、Z軸數顯分辨力 | 0.5μm | |||||
示值誤差（μm） | E1XY=（2.5+L/100）μm | |||||
截面原點一致性誤差（μm） | E0≤30（Z軸升降行程每100mm） | |||||
儀器重量 | 100 | 110 | 120 | 140 | 240 | |
Z軸升降行程 | 150mm（可訂購至300mm）（配同軸光鏡頭，表面光到玻璃面距離為70mm） | |||||
影像系統 | 攝像機：彩色1/3CCD攝像機 變倍鏡頭倍率：0.7X~4.5X | |||||
視頻總倍率：26.6X~171X（19.5顯示器，分辨率1440*900） 物方視場：8.1mm~1.3mm | ||||||
電源：AC 100-240V 50/60Hz 功率：50W（不包含電腦） | ||||||
儀器配件 | 1X鏡筒（標配） | 0.5X鏡筒（選配） | 工作距離 | ||
變倍鏡頭 | 0.7X~4.5X | 0.7X~4.5X | |||
附加鏡 | 視頻倍率 | 物方視場（mm） | 視頻倍率 | 物方視場（mm） | |
0.5X（選配） | 13.3X~85.5X | 16.2~2.6 | 6.65X~42.7X | 32.4~5.2 | 175 |
1X（標配） | 26.6X~171X | 8.1~1.3 | 13.3X~85.5X | 16.2~2.6 | 92 |
2X（選配） | 53.2X~342X | 4~0.7 | 26.6X~171X | 8.1~1.3 | 36 |
可選配：十字線、DC3000數顯表、Renishaw簡易測頭、同軸光鏡頭、電腦
