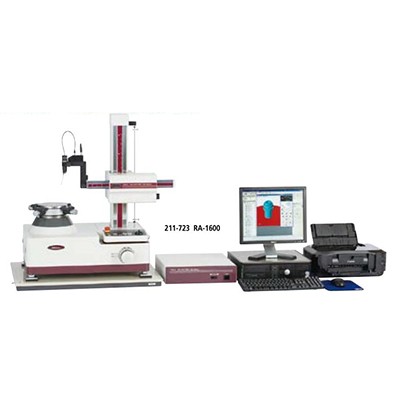

RA-1600圓度測量?jī)x
外形小巧且測量范圍寬確保其精度可與更別的型號相媲美。
關閉
產品資訊
客服熱線：400-000-0000
外形小巧且測量范圍寬確保其精度可與更別的型號相媲美。
測量直徑 : ?280mm
垂直移動距離 : 300mm
工作臺載重 : 25kg
徑向旋轉精度 : ( 0.02+6H/10000 ) μm
軸向旋轉精度 : ( 0.02+6X/10000 ) μm
D.A.T. ( 數字調整臺 ) 功能有助于手動工件調心和調水平。
檢測部分提供安全裝置作為標準特性。檢出器上配有碰撞感應功能 ( 在垂直方向時 )，防止 Z 軸上破壞性碰撞的發生。另外，還配有超限防預功能，當檢出器位移超出其范圍時，將停止系統的運行。
檢出器支架內可安裝滑動機構 ( 可選滑動檢出器支架 ) 。能夠通過單擊測量深孔厚壁工件，標準檢出器很難實現。
若使用圓度 / 圓柱度分析軟件 ( ROUNDPAK ) ，可以圖形方式顯示測量結果。
規格：
型號 | RA-1600 | |||
旋轉工作臺 | 旋轉精度 ( JIS B 7451-1997 ) | 徑向 | ( 0.02+6H/10000 ) μm H: 為測量高度 ( mm ) | |
軸向 | ( 0.02+6X/10000 ) μm X: 到旋轉工作臺軸的距離 ( mm） | |||
旋轉速度 | 4、6、10rpm | |||
工作臺有效直徑 | ?150mm | |||
調心 / 調水平范圍 | D.A.T. | |||
調心范圍 | ±3mm | |||
調水平范圍 | ±1o | |||
MAX測量直徑 | ?280mm | |||
MAX工件直徑 | ?560mm | |||
臺面MAX承重 | 25kg | |||
垂直軸移動 | 驅動直線度 ( λ c2.5 ) | 窄范圍 : 0.20μm/100mm, 寬范圍 : 0.30/300mm | ||
與轉臺軸平行度 ( 母線要素基準 ) | 1.5μm/300mm | |||
定位速度 | MAX : 15mm/s ( 測量時 : 0.5, 1.0, 2.0, 5.0 mm/s | |||
垂直行程 | 300mm | |||
MAX檢測高度 | 300mm*1 | |||
MAX檢測深度 ( 使用標準測桿時 ) | ?32 × 91mm ( 深度 ) , ?7 × 50mm ( 深度 ) | |||
X 軸 | 直線度 ( λ c2.5 ) | 2.7μm/140mm | ||
與轉臺軸垂直度 ( 母線要素基準） | 1.6 μm/140mm | |||
移動范圍 | 165mm ( –25mm - +140mm 轉臺中心 ） | |||
移動速度 | MAX : 8mm/s ( 測量時 : 0.5, 1.0, 2.0, 5.0 mm/s ） | |||
檢出器 | 測力 | 10 - 50mN, 1 - 5 級 | ||
標準測桿 , 材質 | ?1.6mm 硬質合金 | |||
范圍 | 標準 | ±400μm/±40μm/±4μm | ||
追蹤 | ±5mm | |||
其他 | 內 / 外徑測量簡單觸切換， Z 軸碰撞檢測功能，測頭角度刻度標記 (±45o) | |||
其他 | 電源 | 100-240VAC | ||
功耗 | 80W ( 除 PC 和打印機 | |||
氣壓 | 0.39MPa | |||
空氣消耗量 | 22L/min 標準狀態 ( 80L/min 以上氣源） | |||
主機重量 | 170kg | |||
