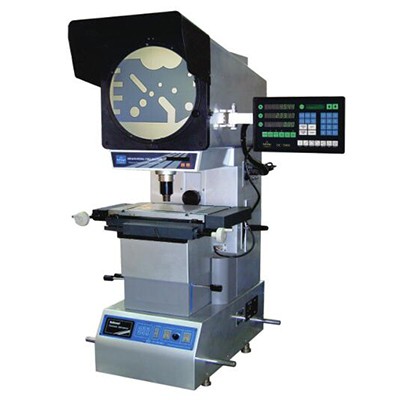

特點:CPJ-3000DZ系列數字式測量投影儀Z軸采用步進電機驅動,電動調焦,同時在Z軸增加了計數光柵,可對階梯零件進行測量,大大的提高了測量效率。另外CPJ-3000DZ系列投影儀投影物鏡放大倍率齊全,可配5X物鏡,物方視場60mm客戶可根據不同的測量對象選配不同的鏡頭。
技術規格參數:
型號 | CPJ-3015DZ | CPJ-3020DZ |
工作臺 | 金屬臺面尺寸 | 354*228 | 404*228 |
玻璃臺面尺寸 | 210*160 | 260*160 |
X、Y坐標行程 | 150*100 | 200*100 |
Z坐標行程 | 100 | 100 |
Z軸運動速度(mm/s) | 5、1、0.01(三擋可調)
|
示值誤差(μm) | X、Y坐標:2.5+L/75 Z坐標:3.5+L/25(L為被測長度,單位:mm) |
X、Y坐標數顯分辨力
| 0.5μm
|
外形尺寸 | 長*寬*高 | 670*570*1250 |
儀器重量 | 單位:kg | 150 |
投影屏 | 投影屏尺寸 | ?312 使用范圍>?300(刻有米字線) |
投影屏旋轉范圍 | 0~360° |
旋轉分辨力 | 1'或0.01° |
物鏡
| 放大倍數 | 5×(選) | 10×(選) | 20×(選) | 50×(選) | 100×(選) |
物方視場(mm) | ?630 | ?30 | ?15 | ?6 | ?3 |
物方工作距 | 53 | 77.7 | 44.3 | 38.4 | 25.3 |
測量高度 | 90
| 90 | 90 | 90 | 90 |
儀器電源:AC 110V/220V 50/60Hz 總功率: 450W |
|
