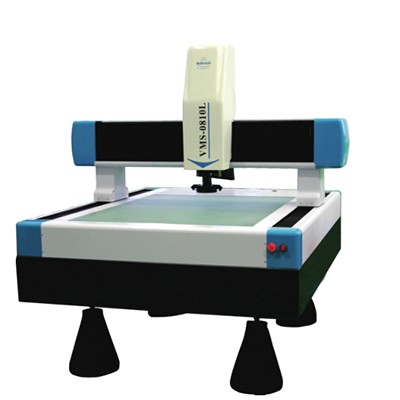

線軌大行程全自動影像儀
用途:VMS-0810L是全自動型大工作范圍的影像測量儀,X、Y軸采用線性導軌式結構,以二維測量為主,也可以作三維輔助測量。
用途:VMS-0810L是全自動型大工作范圍的影像測量儀,X、Y軸采用線性導軌式結構,以二維測量為主,也可以作三維輔助測量。
用途:VMS-0810L是全自動型大工作范圍的影像測量儀,X、Y軸采用線性導軌式結構,以二維測量為主,也可以作三維輔助測量。
特點:
自主開發QMS3D軟件,可滿足客戶不同測量需求
具有快速自動對焦、自動尋邊,強大的編程和自動測量功能
采用亞像素細分技術,提高邊界分辨能力
配置操縱手柄,亦可軟件程控
SPC數據處理分析,大批量治具測量
X、Y. Z三軸伺服控制,定位精度高速度快,運行平穩
采用自主開發的嵌入式模塊控制系統,將復雜的控制系統集成于儀器內部,穩定性更高
程控恒流驅動式八區表面冷光光源,可適應復雜的工件測量
可通過激光指示器尋找被測工件的具體位置
可配置自動變倍鏡頭、同軸光鏡頭、激光位移器、
RENISHAW簡易探針
采用線性導軌型式,無需供氣,出貨后無需在客戶那里進行裝調,可拆下包裝后直接使用
固定式玻璃工作臺及00級花崗巖平臺底座,穩定性好,承載量大,精度高,可測量較大、較重零件而不影響儀器精度
高速進行測量,提高測量效率
技術規格參數:
型號 | VMS-0810L | |
工作臺 | 玻璃臺尺寸 | 900*1170 |
運動行程 | 800*1000 | |
X、Y、Z軸數顯分辨力 | 0.5μm | |
示值誤差(μm) | E1XY=(3.5+L/200)μm | |
外形尺寸(長*寬*高)mm | 1700*1600*1700 | |
儀器重量 | 1900 | |
Z軸升降行程 | 200 | |
X/Y軸速度 | 400mm/s | |
影像系統 | 攝像機:彩色1/2CCD攝像機 | |
變倍鏡頭倍率:0.7X~4.5X 視頻總倍率:20~128X(19.5顯示器,分辨率1440*900) | ||
物方視場:8.1mm~1.3mm | ||
電源:AC 220V 50/60Hz 功率:1800W(不包含電腦) |
可選配:自動變倍鏡頭、同軸光鏡頭、激光位移器、白光納米檢測模組、簡易測頭
