葉片前尾緣兩條曲線求切線解決方案
應用背景 APPLICATION BACKGROUND
在葉片的后續裝配中,通常我們只關心安裝后葉片的角度,對于其他的葉型參數不需要了解(前序工序保證),這時候?yàn)榱颂岣邷y量的效率,也就沒有必要測量整個型面,我們只需要測量部分特征、求出安裝角度即可。
傳統方式
掃描前尾緣的兩端曲線,然后將掃描的測點擬合成兩個圓,求兩個圓的公切線
>>>>弊端

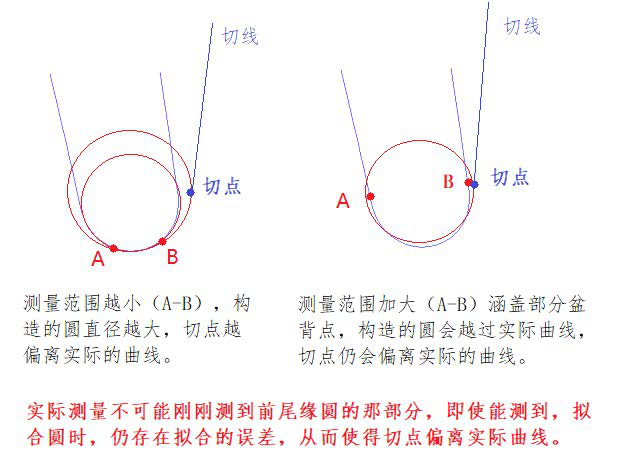

■ 很難保證測得的部分就是圓弧的一部分,不可避免帶入盆背點,使得擬合圓存在偏差 ;
■ 如果縮小測量范圍,又存在“大半徑圓弧”的問題,有較大的擬合誤差;
■ 求出來的切點是構造圓的一點,而非實際測得曲線上的一點。
實際測量不可能剛剛測到前尾緣圓的那部分,即使能測到,擬合圓時,仍存在擬合的誤差,從而使得切點偏離實際曲線。
新算法

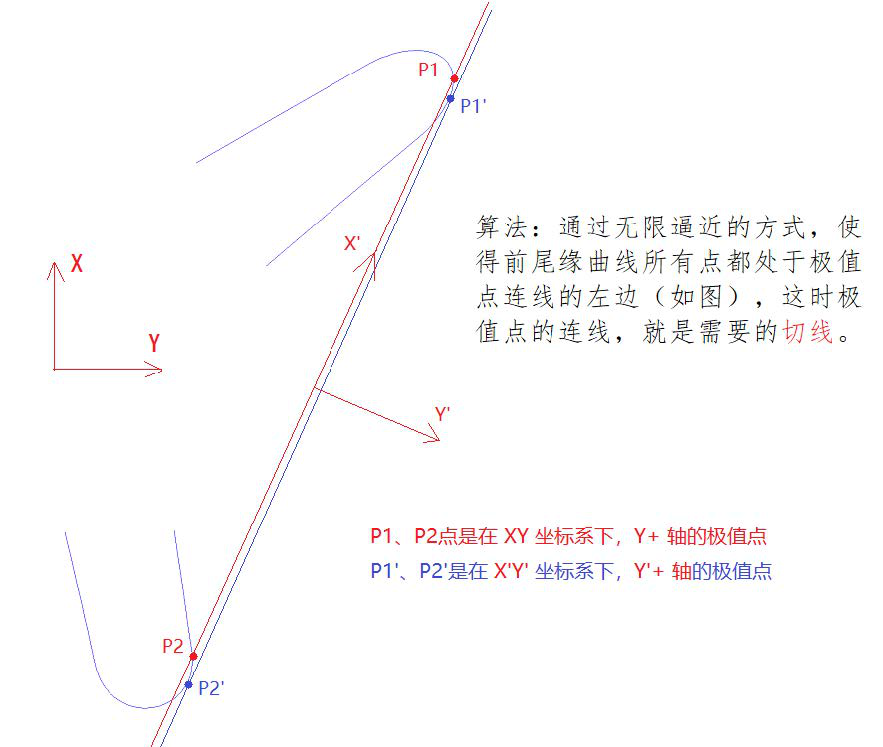

測量結束后,首先根據葉片弦長的理論垂線方向(下圖為了方便說明,采用的是Y+向) 分別求取極值點。然后根據兩個極值點, 建立坐標系。在新的坐標系下,再進行判斷,是否還有極值點,位于線的一側,有的話, 再建立坐標系求極值點,直至所有的測點,都位于線的一側,至此切線就求出來了。
>>>>優勢
■ 不改變原始特征(曲線)的樣子 ,不存在擬合上的誤差;
■ 切點位于實際曲線之上,切線更加準確,進而保證了安裝角度的準確
■ 只需要測量一次,通過算法逼近即可得出切點,提高了效率。
綜上所述, 新的算法從根本解決了兩條曲線求切線的問題,無需特征轉換 ,從而使得切線更加準確,進而保證了安裝角度的測量。
