溫澤高鐵動車組車輪的自動化在線檢測方案
隨著國內機械制造技術的不斷發展,自動化生產線已經在眾多領域得到了廣泛使用。將三坐標檢測引入到自動化生產線中,不僅能夠提高工作效率,降低人工勞動強度,更加為加工質量的保障提供了穩定的基礎。

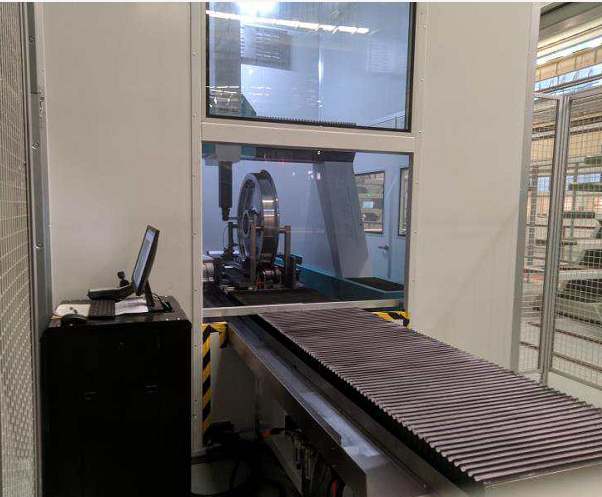

自動化上下料系統:λ使得進料,測量,出料的整個過程均為自動化運行。車輪的裝夾,測量程序的調用無需人員參與。三坐標上下料系統對接機械手可實現全自動化的測量與分揀。

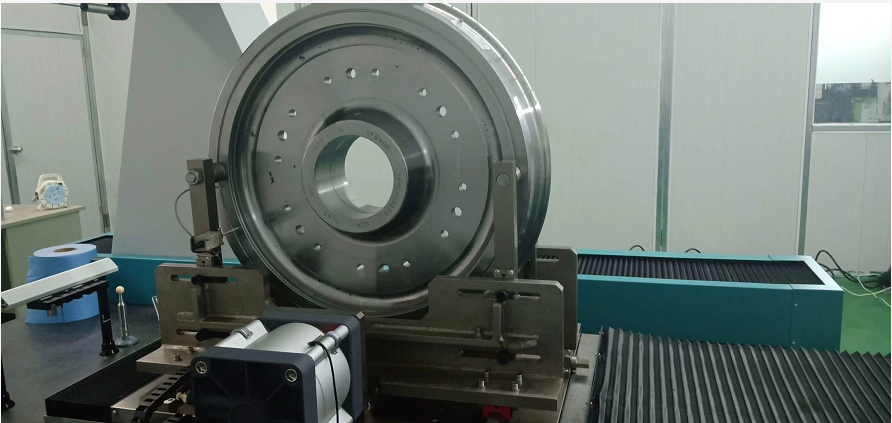

采用能夠讓車輪立放,并且滿足全部測量點位不產生干涉要求的裝夾方式。能夠滿足車輪全部尺寸的一次性檢測。
精密恒溫恒濕測量室:λ采用精密的恒溫恒濕空調??蓾M足三坐標測量機在正常的工作溫度(20℃±2℃)及濕度(40%-70%)下運行,從而保證設備的檢測精度,避免環境問題對設備造成損壞。同時還具有隔音降噪,微濾無塵等特點。
測座的選擇:λ帶有掃描功能的測頭以及旋轉式測座。掃描功能的測頭更有利于車輪踏面,輪轂輪輞面上輪廓度的測量,效率高,點密集。旋轉式測座使得測頭角度更加豐富。由于一次測量過程中需要用到多種測針,因此換針架的使用也是必不可少的。
車輪測量過程遇到的問題
在車輪的測量過程中,我們也遇到了一些問題。當機械手從上一道工序清洗機上抓取車輪時,由于在清洗過程中角向無法準確控制,從而造成車輪被送至三坐標設備檢測時,角向定位不準確,繞著基準軸線有+20°的偏差。給注油孔的測量帶來一定難度。這種情況下會出現1.測頭找不到注油孔位置;2.測頭在進針時會與孔壁發生干涉;影響到注油孔的測量,同時也會影響整體程序的運行。
溫澤測量解決方案
經過和客戶的溝通與驗證。首先選用φ18的半球形測針(只要比注油孔直徑大的測針都可以),在注油孔的理論位置±20°范圍內,以測量圓弧的方式掃描搜索注油孔位置。當搜索成功之后采用自定心方法進行測量。但是當清洗機偶爾出現故障,使得清洗過后的注油孔位置偏差遠遠大于+20°時,在軟件中也可以通過添加判斷語句,判斷出是否掃描到了注油孔,若否,程序會被停止,避免測針碰撞,造成損壞。
伴隨著全自動加工生產線的推進,上下料及檢測過程全自動化,不僅提高了測量效率,同時檢測過程無人干預,也避免了因人工誤操作引起的機器損壞。如此的高效性和安全性,相信三坐標的自動化在線測量會得到更加廣泛的應用。
