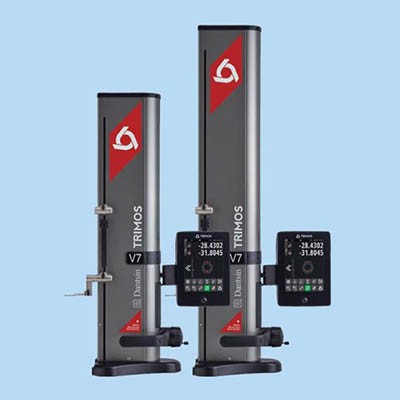

V7系列二維測高儀
V7二維測高儀系列,雙向測力系統保證儀器有更好的穩定性和重復性。友好的人機界面功能鍵盤簡單,操作簡單易于掌握,功能強大,提供編程功能和兩維測量。
V7二維測高儀系列,雙向測力系統保證儀器有更好的穩定性和重復性。友好的人機界面功能鍵盤簡單,操作簡單易于掌握,功能強大,提供編程功能和兩維測量。
V7二維測高儀系列,雙向測力系統保證儀器有更好的穩定性和重復性。友好的人機界面功能鍵盤簡單,操作簡單易于掌握,功能強大,提供編程功能和兩維測量??蓽y量高度、深度、槽寬、內外徑、孔心距、軸心距,平面度、平面角度和垂直度、直線度(需另選附件)。彩色LED觸摸屏圖形提示操作,大屏幕顯示測量結果,避免了對復雜功能鍵的培訓記憶。
主要特點:
測力大小及測力平衡電子調節,可選長達400毫米加長桿
手自一體機,精度高,測量速度快
Heidenhain金屬光柵尺,環境溫度影響小
全程顯示、測量
應用雙測頭夾持器可加大應用范圍
氣浮功能,氣量可調整
二維測量功能,并可編程測量
自動記錄拐點
彩色LED觸摸屏式操作菜單,大屏顯示測量結果,全圖形操作提示
環境溫度顯示,溫度補償功能
可進行現場數據存儲,以便以后進行數據處理
RS232及USB雙向接口,可選擇打印機
技術參數:
型號(二維手自一體) | V7-400 | V7-700 | V7-1100 | V7-1800 |
測量范圍(光柵尺長度) | 0-407mm | 0-711mm | 0-1100mm | 0-1810mm |
應用范圍 | 0-719mm | 0-1023mm | 0-1422mm | 0-2122mm |
分辨率 | 0.0001mm | 0.0001mm | 0.0001mm | 0.0001mm |
MAX允許誤差 | [2.0+L(mm)/400]μm | [2.0+L(mm)/400]μm | [2.0+L(mm)/400]μm | [2.5+L(mm)/300]μm |
重復性(2S) | 1(?:2)um | |||
測力調節范圍 | 0.75-1.7N | |||
手動移動速度 | 1000mm/s | |||
自動移動速度 | 150mm/s | |||
正向垂直度允許誤差* | 4μm | 6μm | 10μm | 25μm |
電源 | 可充電電池 | |||
一次充電可用時間 | 12h | |||
可用接口 | RS232 / USB | |||
極限工作溫度 | +10至+40°C | |||
總高度 | 780mm | 1084mm | 1482mm | 2180mm |
重量 | 21Kg | 24Kg | 33Kg | 40Kg |
