用途:該儀器適用于以二維坐標測量為目的的一切應用領域,在機械、電子、儀表、塑料凳行業被廣泛應用。能進行非接觸測量、快捷批量測量、復雜零件測量。
特點:
? 高精度花崗巖底座,性能穩定、不易變形
? 自主開發QMS3D軟件,可滿足客戶不同測量需求
? 具有快速自動對焦、自動尋邊,強大的編程和自動測量功能
? 采用亞像素細分技術,提高邊界分辨能力
? 配置操縱手柄,亦可軟件程控
? SPC 數據處理分析
? X、Y、Z三軸電機控制,定位精度高、速度快,運行平穩
? 采用自主開發的嵌入式模塊控制系統,將復雜的控制系統集成于儀器內部,穩定性更高
? 程控恒流驅動式八區表面冷光光源,可適應復雜的工件測量
? 標配電子反饋同軸光鏡頭
? 可通過激光指示器尋找被測工件的具體位置,可適應復雜的工件測量
? 適用于以二維坐標測量為目的的一切應用領域,在機械、電子、儀表、塑料等行
技術規格參數:

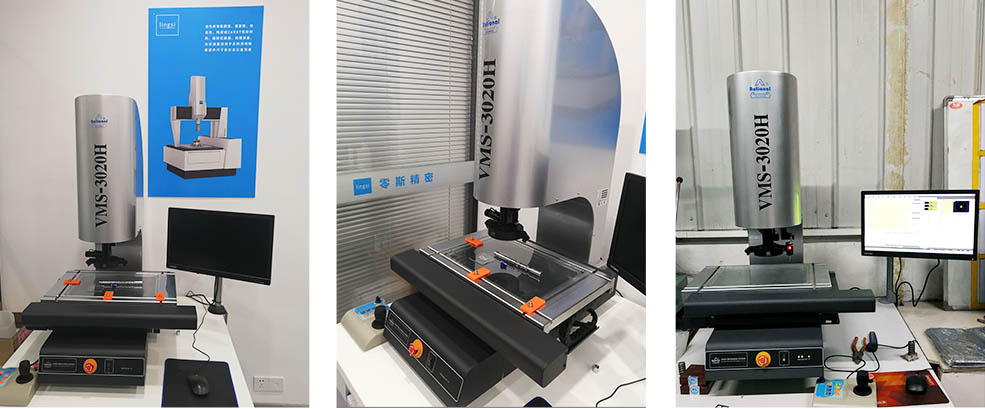

型號 | VMS-2515H | VMS-3020H | VMS-4030H |
工作臺 | 金屬臺尺寸 | 450*280 | 500*330 | 606*466 |
玻璃臺尺寸 | 306*196 | 350*250 | 450*350 |
運動行程 | 220*120 | 270*170 | 370*270 |
X、Y、Z軸數顯分辨力 | 0.5μm |
示值誤差(μm) | E1XY=(2.5+L/100) |
截面原點一致性誤差(μm) | E0≤20(Z軸升降行程每100mm) |
外形尺寸(長*寬*高)mm | 760*600*900 | 760*600*900 | 970*670*940 |
儀器重量 | 146 | 168 | 266
|
Z軸升降行程 | 150mm(可訂做至300mm)(配同軸光鏡頭,表面光到玻璃面距離為70mm) |
影像系統 | 攝像機:彩色1/2CCD攝像機 變倍鏡頭倍率:0.7X~4.5X |
視頻總倍率:20X~128X(19.5顯示器,分辨率1440*900) |
物方視場:11.1mm~1.7mm |
電源:AC 220V(配110V) 50/60Hz 功率:250W(不包含電腦) |
儀器配件 | 1X鏡筒(標配) | 0.5X鏡筒(選配) | 工作距離 |
變倍鏡頭 | 0.7X~4.5X | 0.7X~4.5X |
附加鏡 | 視頻倍率 | 物方視場 | 視頻倍率 | 物方視場 |
0.5X(選配) | 10X~64X | 22~3.4 | 5X~32X | 44~6.8 | 175 |
1X(標配) | 20X~128X | 11.1~1.7 | 10X~64X | 22~3.4 | 92 |
2X(選配) | 40X~256X | 5.5~0.9 | 20X~128X | 11.1~1.7 | 36 |
