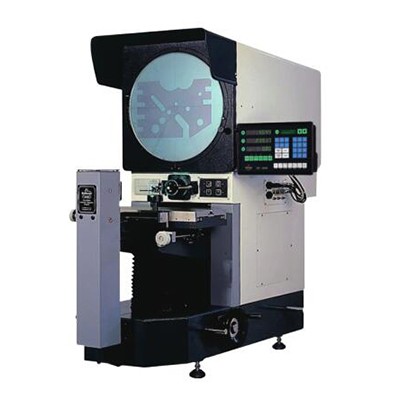

大型臥式測量投影儀
特點:CPJ-4025W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率??蓪⒈粶y工件的輪廓、截面和表面形狀準確的成像到投影屏上,適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
特點:CPJ-4025W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率??蓪⒈粶y工件的輪廓、截面和表面形狀準確的成像到投影屏上,適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
特點:CPJ-4025W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率。可將被測工件的輪廓、截面和表面形狀準確的成像到投影屏上,適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
技術規格參數:
工作臺 | 工作臺尺寸 | 450*200 | ||||
X坐標行程 | 250 | |||||
Z坐標行程 | 150 | |||||
Y坐標行程 | 100(調焦) | |||||
擺動范圍 | ±15° (可特制±25° ) | |||||
X、Z軸數顯分辨力 | 0.5μm | |||||
示值誤差(μm) | (3.5+L/50) (L為 被測長度,單位:mm) | |||||
外形尺寸 | 長*寬*高 | 1215*646*1210 | ||||
儀器重量 | 單位:kg | 240 | ||||
投影儀 | 投影屏尺寸 | ?400 | ||||
投影屏旋轉范圍 | 0~360° | |||||
旋轉角度數顯分辨力 | 1'或0.01° | |||||
物鏡 | 放大倍數 | 5×(選) | 10×(標) | 20×(選) | 50×(選) | 100×(選) |
物方視場 | ?80 | ?40 | ?20 | ?8 | ?4 | |
工作距離 | 93.7 | 103.9 | 95.1 | 65.7 | 35.0 | |
數據處理系統 | DC-3000多功能數顯表全中文顯示可做多點采樣坐標旋轉點、 線、圓、距離、角度測量 | |||||
儀器照明 | 透射24V/150W 鹵素?zé)?nbsp; 反射 21V/150W 鹵素?zé)?雙光纖照明) | |||||
儀器電源 | AC 100-240V 50/60Hz 總功率:400W | |||||
儀器配件 | 微型打印機(選)光學尋邊器(選)M2D-CPJ軟件(選)等一-詳情請見投影儀附件說明 |
