RA-10圓度測量?jī)x
小型圓度測量?jī)x,具備優良的性價比,可全面進行圓度評價。
小型圓度測量?jī)x,具備優良的性價比,可全面進行圓度評價。
小型圓度測量?jī)x,具備優良的性價比,可全面進行圓度評價。
? 易于操作
控制面板中按鍵大且布局直觀,便于操作。調整垂直方向 ( Z 軸 ) 和徑向 ( X 軸 ) 的操作手柄置于滑動部上,便于操作。
? 成本低,精度高
雖然價格低,但其帶有氣浮軸承的旋轉工作臺的旋轉精度高達 ( 0.04+6H/10000 )μm ,與機型相比毫不遜色。
? 人性化操作
配有大型號液晶面板顯示器,測量結果與所記錄數據圖表易于查看。本設備機體小巧,內置熱敏打印機,適用于狹小的檢測空間。

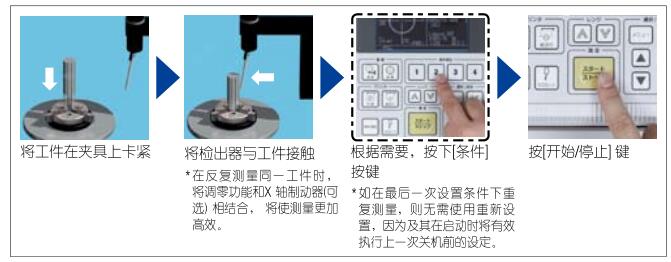

簡單的 4 步測量
規格:
型號 | RA-10 | ||
旋轉工作臺 | 旋轉精度 ( JIS B 7451-1997 ) | 徑向 | ( 0.04+6H/10000 ) μm H: 為測量高度 ( mm ) |
軸向 | ( 0.04+6X/10000 ) μm X: 到旋轉工作臺軸的距離 ( mm | ||
旋轉速度 | 6rpm | ||
工作臺有效直徑 | ?150mm | ||
調心范圍 | – | ||
調水平范圍 | – | ||
MAX測量直徑 | ?100mm | ||
MAX工件直徑 | ?320mm | ||
臺面MAX承重 | 10kg | ||
垂直軸移動 | 垂直移動 | 117mm | |
MAX檢測高度 | 152mm | ||
MAX檢測深度 | ?30 × 100mm ( 深度 ) , ?7 × 50mm ( 深度 ) | ||
X 軸 | 水平移動 | 75mm ( –25mm - 50mm 到轉臺中心 ) | |
檢出器 * 1 | 測量范圍 | ±1000μm | |
測力 | 100mN (± 30%) | ||
測桿形狀 | ?1.6 硬質合金 |
