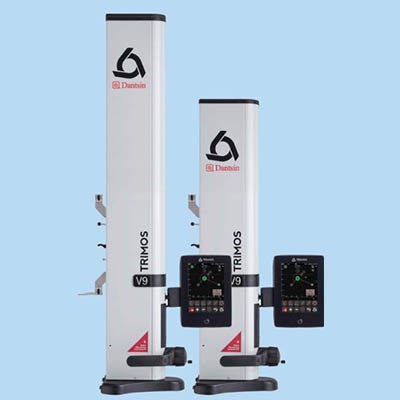

V9系列超高精度二維測高儀
V9新款超高精度測高儀系列,可進行兩維測量,可測量工件高度、深度、槽寬、內外徑、孔心距、軸心距,平面度、平面角度和垂直度、直線度(需另選附件),并可以實現二二維測量。
V9新款超高精度測高儀系列,可進行兩維測量,可測量工件高度、深度、槽寬、內外徑、孔心距、軸心距,平面度、平面角度和垂直度、直線度(需另選附件),并可以實現二二維測量。
V9新款超高精度測高儀系列,可進行兩維測量,可測量工件高度、深度、槽寬、內外徑、孔心距、軸心距,平面度、平面角度和垂直度、直線度(需另選附件),并可以實現二二維測量。彩色LED觸摸屏圖形提示操作,大屏幕顯示測量結果,功能鍵盤簡單,避免了對復雜功能鍵的培訓記憶。功能強大、操作簡單,易于培訓掌握。
主要特點:
新手自一體機,超高精度,測量速度可調
Heidenhain金屬光柵尺,環境溫度影響小
全程顯示、測量,可作標準器使用
雙測頭夾持器可加大應用范圍
測力大小及測力平衡電子調節,可選400毫米加長桿
氣浮功能,氣量可調整
RS232及USB雙向接口
A4規格紙張打印專業檢測報告
二維測量功能,并可編程測量
彩色LED觸摸屏式操作菜單,全圖形提示
大屏幕顯示測量結果
環境溫度顯示,溫度補償功能
技術參數:
型號(二維手自一體) | V9-400 | V9-700 | V91100 |
測量范圍(光柵尺長度) | 0-406mm | 0-710mm | 0-1100mm |
應用范圍 | 0-724mm | 0-1028mm | 0-1427mm |
分辨率 | 0.0001mm | ||
MAX允許誤差 | [1.2+L(mm)/1000]μm | ||
重復性(2S) | 0.5μm(直徑:1μm) | ||
測力調節范圍 | 0.75-1.5N | ||
手動移動速度 | 1000mm/s | ||
自動移動速度 | 150mm/s | ||
正向垂直度允許誤差* | 4μm | 6μm | 10μm |
電源 | 可充電電池 | ||
一次充電可用時間 | 12h | ||
可用接口 | RS232 / US | ||
極限工作溫度 | +10至+40°C | ||
總高度 | 780mm | 1084mm | 1482mm |
重量 | 21Kg | 24Kg | 33Kg |
