什么是表面粗糙度?

2021-09-07 14:28:50 1834

表面粗糙度對大部分參與滑動接觸的表面而言是非常重要的。因?yàn)槟p的原始速率及持續的性質等因素高度依賴這一特性。這些表面一般是承重面,而且需標識粗糙度已確保預計用途的適用性。


許多零部件需要具有特定的表面加工結果,以便達成所要求的功能。例如烤漆前的汽車車體或曲軸或凸輪軸上的頸軸承。我們先了解一下什么是表面粗糙度。
什么是表面粗糙度?



01

什么是表面粗糙度?


圖片

表面粗糙度(Surface Roughness)就是我們?nèi)粘y(cè)量中所說的面粗糙度,可以理解為在加工產品過程中細小間距和微小峰谷的不平整度。

通常被定義為兩個波峰值或者兩個波谷指之間的微小距離(波距),在一般情況下波距都在1mm以內或者更小,也可定義為微觀輪廓的測量,俗稱微觀誤差值。
綜上所說,大家可能已經有了一個關于粗糙度籠統的概念,那么下記內容是更詳細的進行了分析。

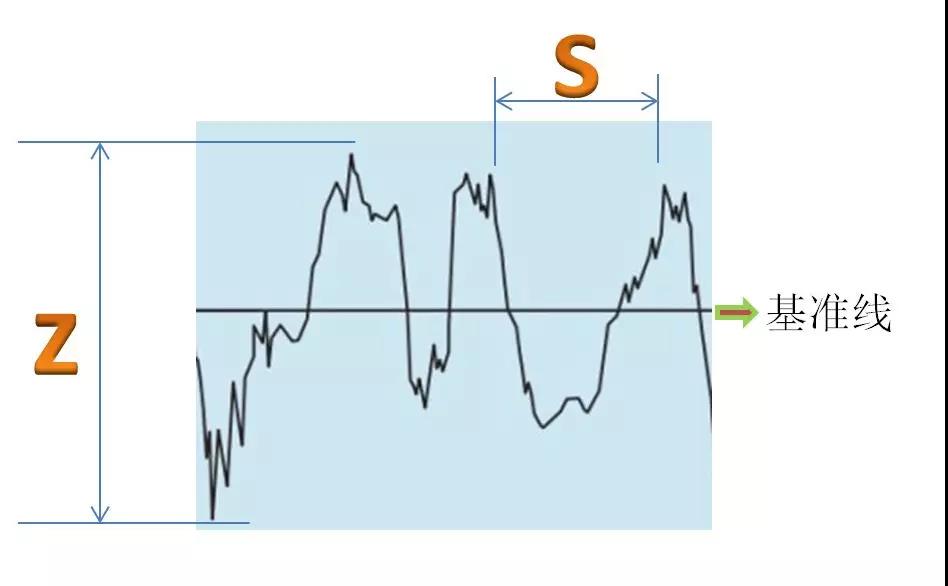

我們一般評價粗糙度會有基準線,基準線以上點我們叫波峰點,基準線以下點叫波谷點,那么波峰和波谷之間的高度我們用Z來表示,加工產品的微觀紋理的間距我們用S來表示。
什么是表面粗糙度?

通常情況下S值的大小在檢定標準里給了相關的定義:

S<1mm 定義為表面粗糙度
1≤S≤10mm 定義為表面波紋度

中國計量檢定標準中規定:通常情況下用VDA3400、Ra,、Rmax這三個參數來評價檢定表面粗糙度,計量單位通常用μm表示。



評價參數的關系


Ra定義為曲線平均算術偏差(平均粗糙度),Rz的定義為不平度平均高度,Ry定義為高度。微觀輪廓的高度差Ry在其他也使用Rmax來表示。
Ra、Rmax的具體關系還請參考下面的表格:

什么是表面粗糙度?

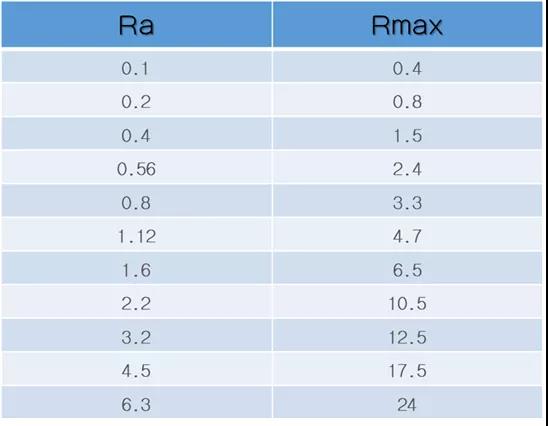

表:Ra,Rmax參數對比



02

表面粗糙度是如何形成的?


圖片

表面粗糙度的形成是由工件的加工過程引起的。而加工的方法、工件的材料,工藝過程都是影像表面粗糙度的因素。

例如:放電加工時被加工零件表面出現放電凹凸點。

加工工藝和零件材質有所不同,被加工零件表面留下的微觀痕跡也有各種差別,比如(疏密,深淺,形狀變化等)。


03

表面粗糙度對工件的影響


圖片

工件的耐磨性
配合穩定性
疲勞強度
耐腐蝕性
密封性
接觸剛度
測量精度
……
鍍涂層、導熱性和接觸電阻、反射能力和輻射性能、液體和氣體流動的阻力、導體表面電流的流通等都會有不同程度的影響。
什么是表面粗糙度?



04

表面粗糙度的評價依據


圖片


取樣長度

各參數的單位長度,取樣長度是評價表面粗糙度規定一段基準線的長度。在ISO1997標準下一般使用0.08mm,0.25mm,0.8mm,2.5mm,8mm為基準長度。


評價長度

由N個基準長度所構成。零部件表面各部分的表面粗糙度,在一個基準長度上無法真實的體現出粗糙度真實參數,而是需要取N個取樣長度來評定表面粗糙度。在ISO1997標準下評定長度一般為N等于5。


基準線

基準線是評定粗糙度參數的輪廓中線。一般有小二乘法中線和輪廓算術平均中線。
【小二乘法中線】是把測量過程中采集的點進行小二乘法計算。
【輪廓算術平均中線】在取樣長度內,使中線上下兩部分輪廓的面積相等。

理論上小二乘中線是理想的基準線,但在實際應用中很難獲得,因此一般用輪廓的算術平均中線代替,且測量時可用一根位置近似的直線進行代替使用。


05

表面粗糙度如何獲得?


圖片

表面粗糙度的評價在制造業中越發被重視。要研究表面粗糙度,需要使用專用的機器,即:

表面粗糙度測量?jī)x


復合測量機Formtracer Avant系列

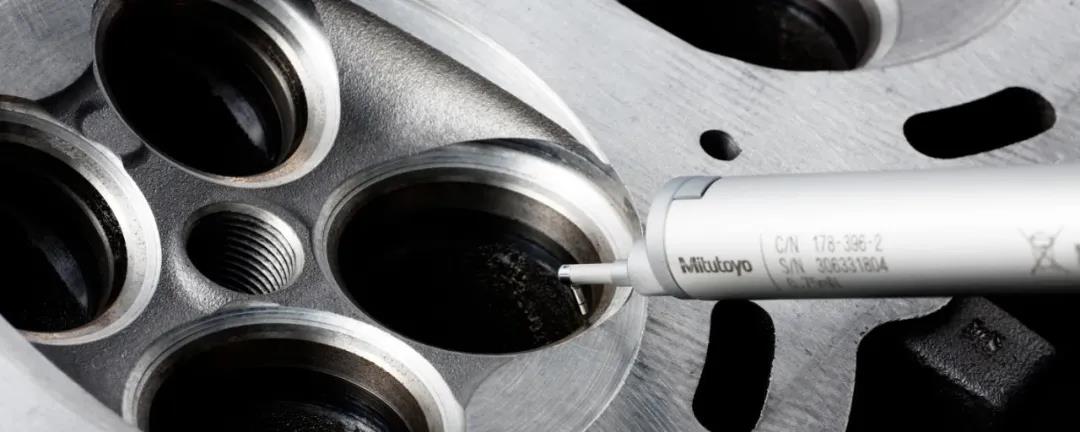

表面粗糙度測量機是以安裝高敏感性金剛石測針劃過表面,就像是留聲機的拾音器一樣。再將大柜規模波紋以及輪廓的小波長粗糙度從較長波長中分離出來,即測量?jī)x做電子過濾。

什么是表面粗糙度?

*測針型粗糙度測量?jī)x特性的定義可參考ISO 3274:1996。

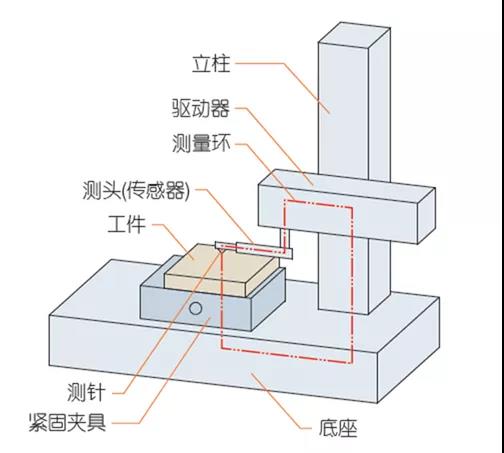

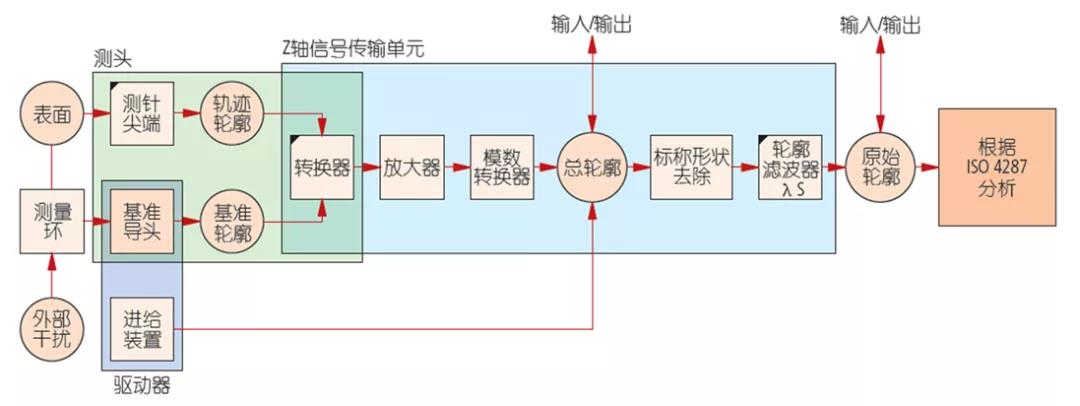

測針式表面粗糙度測量?jī)x的構成示意圖:

什么是表面粗糙度?

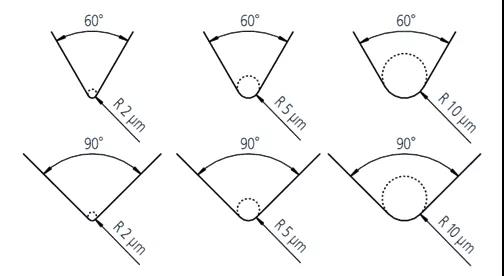

測針形狀種類:什么是表面粗糙度?


手持工具測量


大部分正確的、完整的表面粗糙度測量法,雖然都是使用專用的測量機,但在有的情況下,為了快捷且低成本操作也可以使用手持套裝工具測量。
如下圖:

什么是表面粗糙度?

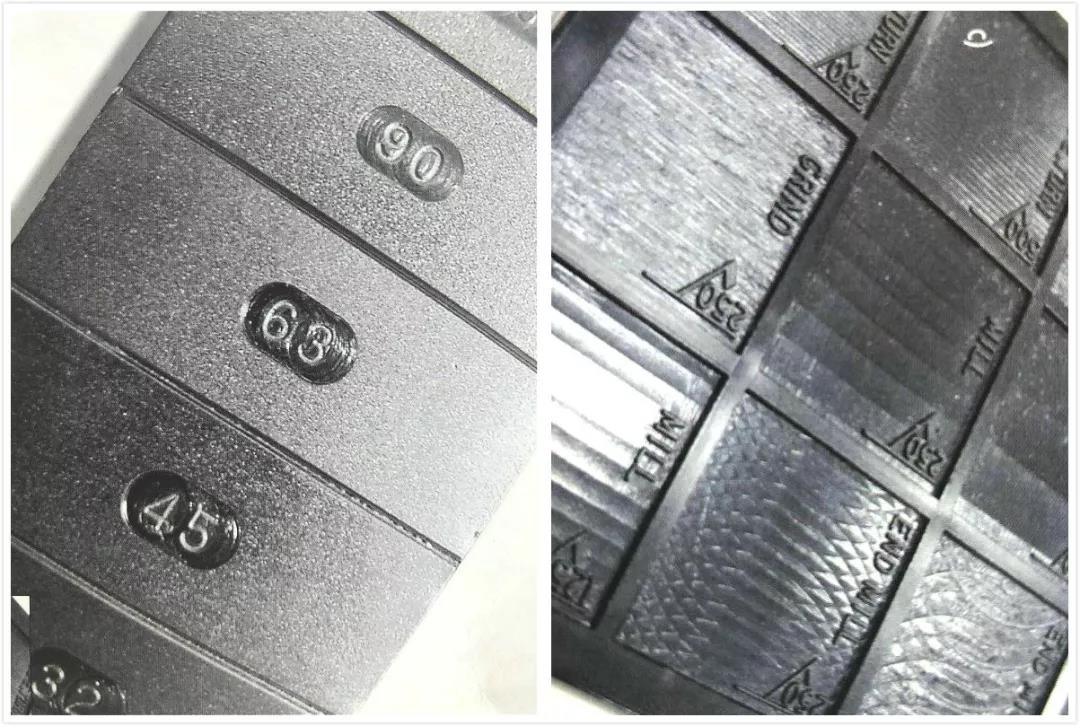

粗糙度比較片是以鎳為基礎,以電鑄方式制成的樣本,用于金屬加工非常理想,屬于非常有效的輔助工具。
操作者使用時只要以指甲在一組中的每一片表面都橫刮而過,尋找與被比較工件接近的即可。有人會將這些模型組作為查詢表,但是值得注意的是,這并非材質標準。

圖片


粗糙度測量機可以實現的功能不同,評價的方法不同,成本也各有高低。選型之前可以到專業的生產廠商進行咨詢,根據所需選擇適合的機型。


#轉載至Mitutoyo三豐量?jī)x量具公眾號推文
