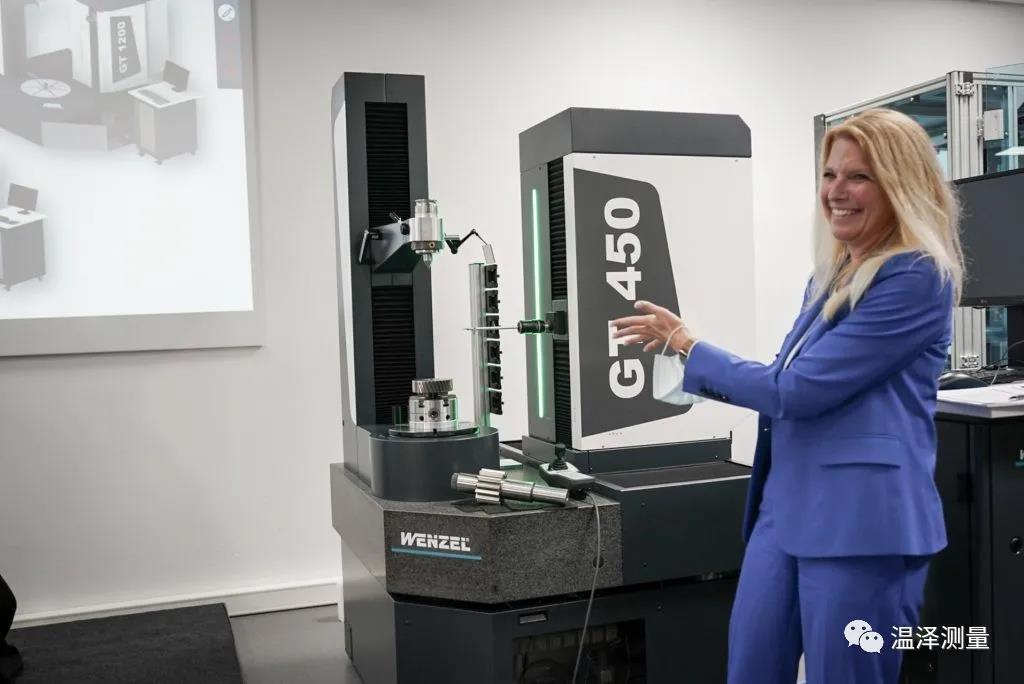

齒輪和旋轉對稱工件檢測的福音 溫澤GT系列

2021-08-23 18:14:13 1632
  • 溫澤為齒輪和旋轉對稱工件的測量提供了創新的解決方案。為了準確、簡單、快速地滿足齒輪測量技術的高精度要求,溫澤新GT系列的齒輪測量系統應運而生。






溫澤新的GT系列基于我們在齒輪測量專機開發與生產方面的成功傳統,并改進了許多關鍵的細節。新的GT系列配備全新的齒輪專用高精度四軸聯動控制器WPC,并與溫澤的全新軟件一起使用。隨著GT系列的發展,我們正在制定標準:齒輪測量技術正在與通用測量技術一起成長:包括接觸式和光學掃描!


為了方便裝載,配備了齒輪零件尾架。借助尾架,可輕松放置大而重的工件,可測量直徑為1200 mm的零件。在不需要尾架的情況下,可測量直徑為1600 mm的工件。


通過這種方式,溫澤可助力各種行業,并為汽車和能源行業、公共交通技術、農業、航空工業以及機械和工廠工程提供解決方案。

齒輪和旋轉對稱工件檢測的福音 溫澤GT系列
齒輪和旋轉對稱工件檢測的福音 溫澤GT系列

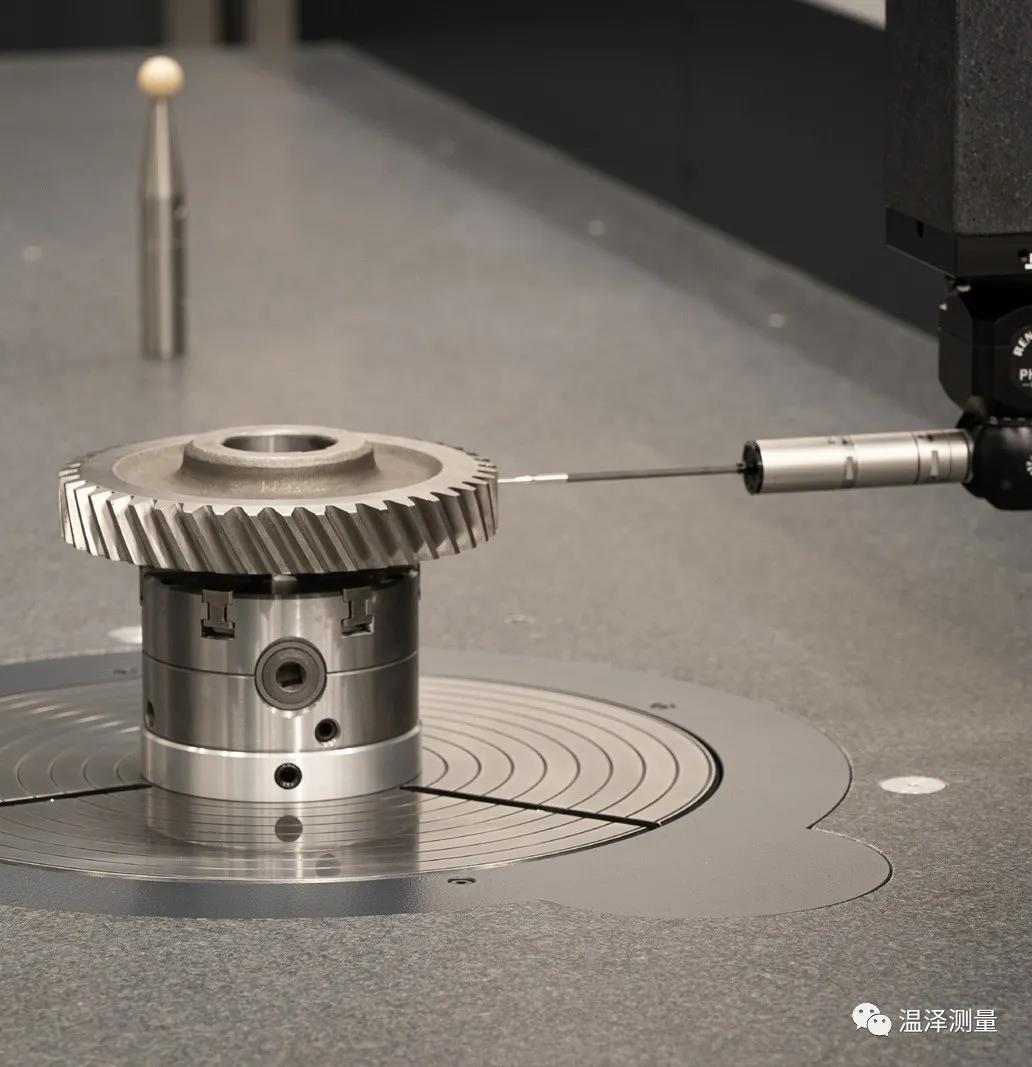

具有漸開線齒廓的直齒輪和斜齒輪,內齒和外齒

 亮 點





精度

● 為了達到精度,各軸均采用氣浮軸承。

● 測量中心底座和各軸均采用天然花崗巖制成,采用同一材質確保整個測量系統擁有相同的熱力學特性。

● 溫澤四軸聯動WPC控制器專為滿足齒輪測量要求而設計,確保的4軸測量性能。

● 根據GT的尺寸和結構,可采用氣浮或液壓轉臺,以達到高精度。

● 高分辨率光柵尺確保了的定位和的測量結果。


人體工程學

● GT900和1200的開放式結構和尾架可方便安裝各種零件 。

● 參數化軟件采用簡單的操作界面和圖形輸入,方便快速、輕松創建復雜的測量任務和大量測量報告。

● 優化的人體工學設計讓您更加舒適,安全地操作齒輪測量中心。

● 結構緊湊,占地空間小,可輕松整合入現有加工制造區。


易于維護

● 您可以輕松獲取所有替換零件,從而縮短維修時間。

● 我們在世界各地都設立了附屬機構和代理,確保以快的速度為您提供各種替換零件。

● 熱線電話支持可以幫助您進行快速診斷。


堅固耐用

● GT的巨大底座采用天然花崗巖制成,提供了程度的穩定性。

● 所有軸都有防護罩,可防油、防塵。

● 氣浮軸承技術搭配天然花崗巖,完全防磨損,從材料和精度上確保長期使用壽命。

● GT模塊化系統涉及理念可滿足不斷變化的要求,擁有良好的投資前景。

● GT只使用高品質零件,確保機器的長期穩定性。

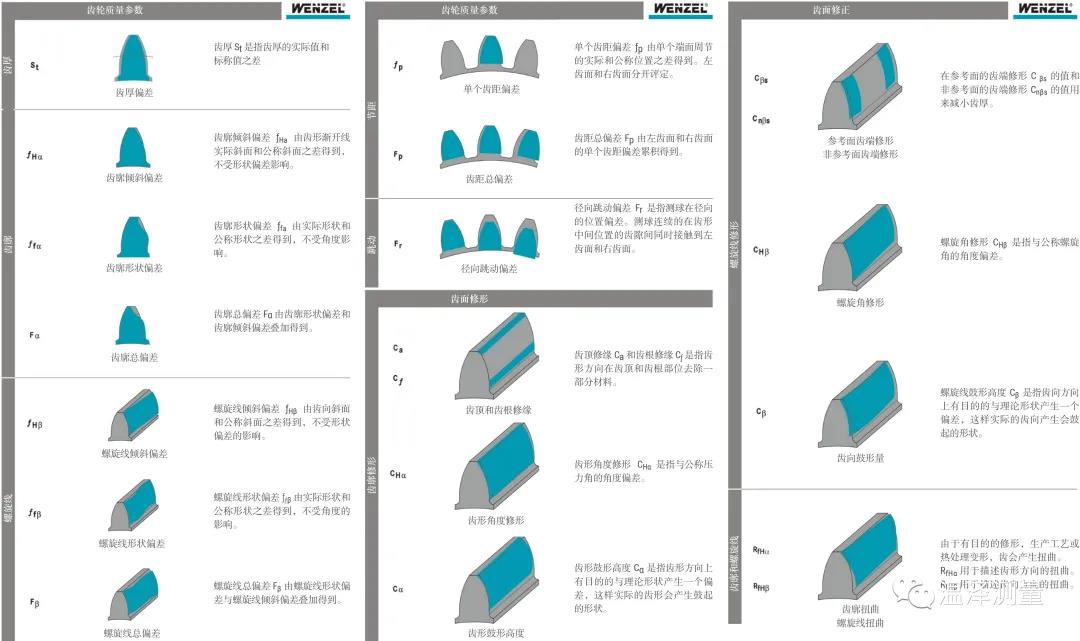

GT系列可以為您解決哪些問題


齒形檢查

廣泛的測量任務參數化??梢源_定所有常見的齒形特征??蓪θ魏螖?shù)量的齒進行齒形檢查??蓪σ粋€齒進行幾次齒形檢查??梢詾槊總€測量位置單獨選擇齒形校正(鼓形量,齒頂齒根修緣,齒形傾斜偏差,K-template,齒形設計)


齒向檢查

廣泛的測量任務參數化??纱_定所有常見的齒向特征??蓪θ魏螖?shù)量的齒進行齒向檢查??蓪σ粋€齒進行幾次齒向檢查??梢詾槊總€測量位置選擇齒向校正(鼓形量、齒向修形、齒向傾斜偏差、Kchart、齒向設計)。


齒距和徑向跳動檢查

廣泛的測量任務參數化。可確定所有常見的齒距和徑向跳動特征??蓪Σ煌凝X位置進行 3 次齒距檢測。


尺寸的確定

可在三個不同的齒位置確定以下特征:

● 齒頂圓直徑

● 齒根圓直徑

● 單球跨棒距

● 雙球跨棒距

● 公法線測量

● 齒厚


齒輪和旋轉對稱工件檢測的福音 溫澤GT系列


END

關于溫澤

德國溫澤集團是計量領域創新的先驅。溫澤多樣化的產品提供了三維測量、計算機斷層掃描、光學高速掃描等多個行業的獨特解決方案。溫澤集團的技術解決方案在汽車、航空航天、發電及醫療等眾多行業中有大量應用。溫澤在全球范圍內已交付安裝超過10,000臺測量設備。其子公司和業務伙伴在超過50個銷售產品,并提供售后服務以滿足客戶需求。
